एक्सपेंशन शेल रॉक बोल्ट क्या है?

विस्तार शैल रॉक बोल्टएक प्रकार का यांत्रिक चट्टान सुदृढीकरण उपकरण है जिसका व्यापक रूप से भूमिगत इंजीनियरिंग (जैसे खदानों, सुरंगों और भूमिगत गुफाओं) में खंडित या ढीले चट्टान द्रव्यमान को स्थिर करने के लिए उपयोग किया जाता है।

मुख्य कार्य सिद्धांत

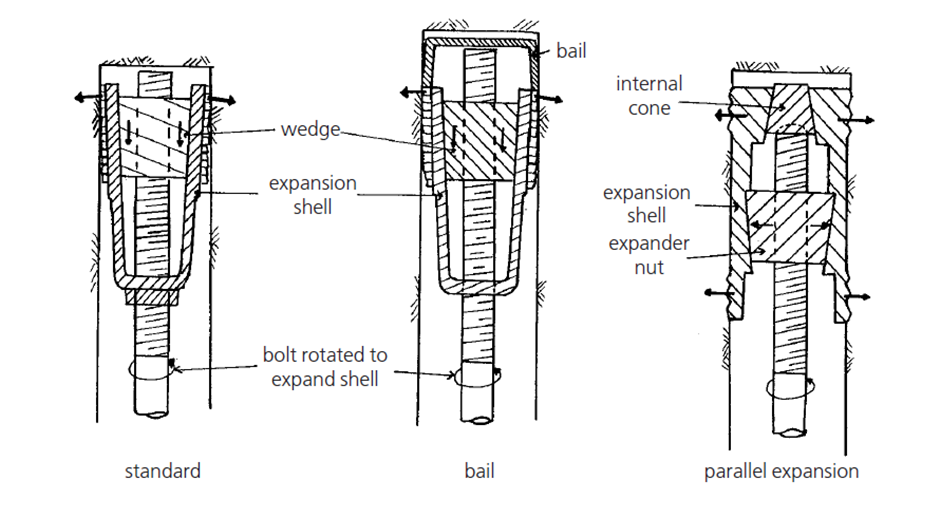

वे बोल्ट और रॉक बोरहोल के बीच घर्षण और क्लैम्पिंग बल उत्पन्न करने के लिए यांत्रिक विस्तार पर भरोसा करते हैं। मुख्य घटक बोल्ट के अंत में स्थापित विस्तार शेल (एक विभाजित, पच्चर के आकार की आस्तीन) है। जब बोल्ट को कड़ा किया जाता है (आमतौर पर खुले सिरे पर एक नट के साथ), विस्तार शेल को एक पच्चर द्वारा संपीड़ित किया जाता है, जिससे यह बाहर की ओर फैलता है और बोरहोल की आंतरिक दीवार के खिलाफ कसकर दब जाता है। यह मजबूत रेडियल घर्षण पैदा करता है, जिससे बोल्ट चट्टान में मजबूती से चिपक जाता है, और फिर बोल्ट चट्टान के ढहने या विस्थापन को रोकने के लिए तन्य भार सहन कर सकता है।

बुनियादी संरचना

विस्तार खोलअसेंबली: कोर एंकरिंग भाग, जिसमें एक स्प्लिट स्टील स्लीव और एक मैचिंग वेज शामिल है। आस्तीन में विभाजन की संख्या को इंजीनियरिंग आवश्यकताओं के अनुसार समायोजित किया जा सकता है।

बोल्ट बॉडी: एक स्टील रॉड (आमतौर पर थ्रेडेड स्टील) जो जोड़ती हैविस्तार खोलऔर सतह फिक्सिंग घटक, और तन्य बल संचारित करता है।

सतह फिक्सिंग घटक: वॉशर और नट सहित। नट को कसने से विस्तार आवरण को संपीड़ित करने के लिए पच्चर संचालित होता है, और वॉशर चट्टान की सतह पर दबाव को समान रूप से वितरित करता है।

प्रमुख विशेषताएँ

रैपिड एंकरिंग: ग्राउट क्योरिंग (ग्राउटेड रॉक बोल्ट के विपरीत) की प्रतीक्षा किए बिना, नट को कसने के तुरंत बाद एंकरिंग प्रभाव प्राप्त किया जा सकता है, जो तत्काल समर्थन परिदृश्यों के लिए उपयुक्त है।

मैकेनिकल एंकरिंग: ग्राउटिंग सामग्री की कोई आवश्यकता नहीं है, जो पानी-समृद्ध या कम तापमान वाले वातावरण में निर्माण के लिए सुविधाजनक है जहां ग्राउट को जमना आसान नहीं है।

सीमित एंकरिंग गहराई: प्रभावी एंकरिंग बल मुख्य रूप से के बीच संपर्क से आता हैविस्तार खोलऔर बोरहोल दीवार, इसलिए इसे आम तौर पर अस्थायी या अल्पकालिक समर्थन के रूप में उपयोग किया जाता है। दीर्घकालिक और उच्च-स्थिरता आवश्यकताओं के लिए, ग्राउटेड रॉक बोल्ट अधिक उपयुक्त हैं।

आसान स्थापना और निष्कासन: संचालन प्रक्रिया सरल है, और यदि आवश्यक हो तो इसे हटाया और पुन: उपयोग किया जा सकता है (संरचनात्मक सुरक्षा सुनिश्चित करने के आधार पर)।

विशिष्ट अनुप्रयोग परिदृश्य

खदान मार्गों और स्टॉप फेसों में अस्थायी समर्थन।

सुरंग खुदाई के दौरान खंडित चट्टान खंडों का आपातकालीन सुदृढीकरण।

कम सेवा जीवन के साथ छोटे पैमाने की भूमिगत इंजीनियरिंग के लिए समर्थन।
