पोस्ट टेंशन प्रेस्ट्रेस्ड फ्लैट स्लैब एंकरेज क्या है और यह आधुनिक कंक्रीट संरचनाओं के लिए महत्वपूर्ण क्यों है

पीओसेंट टेंशन प्रेस्ट्रेस्ड फ्लैट स्लैब एंकरेजआधुनिक प्रबलित कंक्रीट निर्माण में निर्णायक भूमिका निभाता है। ऊंचे-ऊंचे वाणिज्यिक टावरों से लेकर आवासीय पोडियम स्लैब और पार्किंग संरचनाओं तक, फ्लैट स्लैब सिस्टम पर भरोसा किया जाता है प्रीस्ट्रेसिंग बलों को कंक्रीट में सुरक्षित रूप से स्थानांतरित करने के लिए विश्वसनीय एंकरेज घटक। यह लेख इसकी पड़ताल करता है कार्य सिद्धांत, संरचनात्मक महत्व, सिस्टम घटक, तकनीकी मानक, स्थापना प्रक्रिया, गुणवत्ता नियंत्रण उपाय, और पोस्ट टेंशन प्रीस्ट्रेस्ड फ्लैट स्लैब एंकरेज सिस्टम के भविष्य के नवाचार। यह इस बात पर भी प्रकाश डालता है कि कैसेसर्वोच्च मशीनरीउच्च-प्रदर्शन एंकरेज समाधान प्रदान करता है स्थायित्व, सुरक्षा और लागत दक्षता के लिए डिज़ाइन किया गया।

विषयसूची

• 1. पोस्ट टेंशन प्रेस्ट्रेस्ड फ्लैट स्लैब एंकरेज क्या है?
• 2. पोस्ट-टेंशन वाले फ्लैट स्लैब में एंकरेज महत्वपूर्ण क्यों है?
• 3. फ्लैट स्लैब एंकरेज सिस्टम के मुख्य घटक
• 4. बॉन्डेड बनाम अनबॉन्डेड पीटी एंकरेज सिस्टम
• 5. तकनीकी विशिष्टताएँ और मानक
• 6. स्थापना प्रक्रिया और निर्माण कार्यप्रवाह
• 7. गुणवत्ता नियंत्रण और निरीक्षण आवश्यकताएँ
• 8. उच्च गुणवत्ता वाले एंकरेज सिस्टम का उपयोग करने के लाभ
• 9. पोस्ट-टेंशन एंकरेज टेक्नोलॉजी में भविष्य के रुझान
• 10. अक्सर पूछे जाने वाले प्रश्न

1. पोस्ट टेंशन प्रेस्ट्रेस्ड फ्लैट स्लैब एंकरेज क्या है?

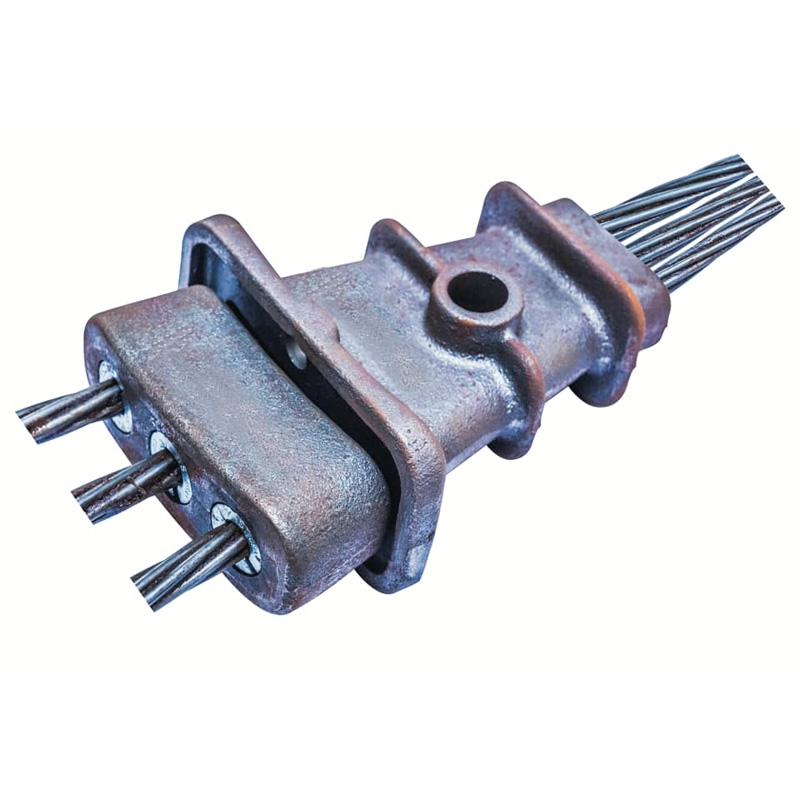

पोस्ट टेंशन प्रीस्ट्रेस्ड फ्लैट स्लैब एंकरेज से तात्पर्य एंकरिंग के लिए उपयोग किए जाने वाले यांत्रिक उपकरण से है पोस्ट-टेंशन वाले कंक्रीट स्लैब सिस्टम में उच्च शक्ति वाले स्टील स्ट्रैंड। यह प्रीस्ट्रेसिंग टेंडन से आसपास के कंक्रीट में तन्य बल स्थानांतरित करता है तनावग्रस्त ऑपरेशन पूरा होने के बाद।

एक फ्लैट स्लैब सिस्टम (बीम के बिना) में, एंकरेज आमतौर पर स्लैब किनारों पर एम्बेडेड होता है अंदर तनावग्रस्त जेबें। एक बार कण्डरा को हाइड्रोलिक जैक का उपयोग करके तनाव दिया जाता है, अंदर की ओर वेजेस लगाए जाते हैं एंकरेज हेड स्ट्रैंड को स्थायी रूप से पकड़ता है, बल को कंक्रीट में लॉक कर देता है।

2. पोस्ट-टेंशन वाले फ्लैट स्लैब में एंकरेज महत्वपूर्ण क्यों है?

एंकरेज एक पूर्व-तनावग्रस्त प्रणाली में अंतिम बल-स्थानांतरण तत्व है। यदि लंगरगाह विफल हो जाता है, संपूर्ण स्लैब की संरचनात्मक अखंडता से समझौता किया जा सकता है।

प्रमुख संरचनात्मक कार्य

• प्रीस्ट्रेसिंग बल को कंक्रीट में सुरक्षित रूप से स्थानांतरित करता है
• तनाव के बाद स्ट्रैंड को फिसलने से रोकता है
• संकेंद्रित तनाव को समान रूप से वितरित करता है
• दीर्घकालिक संरचनात्मक स्थिरता सुनिश्चित करता है

आधुनिक उच्च-मंजिला निर्माण में, फ्लैट स्लैब सिस्टम फर्श की मोटाई को कम करते हैं और बढ़ाते हैं वास्तुशिल्प लचीलापन. हालाँकि, वे विश्वसनीय एंकरेज हार्डवेयर पर बहुत अधिक निर्भर हैं सुरक्षा मार्जिन बनाए रखने के लिए.

3. फ्लैट स्लैब एंकरेज सिस्टम के मुख्य घटक

एक विशिष्ट पोस्ट-तनाव एंकरेज असेंबली में शामिल हैं:

परसर्वोच्च मशीनरी, एंकरेज घटकों का उपयोग करके निर्मित किया जाता है उच्च ग्रेड मिश्र धातु इस्पात और सटीक मशीनिंग और सख्त गुणवत्ता नियंत्रण से गुजरना लगातार वेज सीटिंग प्रदर्शन सुनिश्चित करने के लिए।

4. बॉन्डेड बनाम अनबॉन्डेड पीटी एंकरेज सिस्टम

अनबंधित प्रणाली

• फ्लैट स्लैब के निर्माण में आम
• ग्रीस-लेपित और शीथेड मोनोस्ट्रैंड का उपयोग करता है
• स्लैब किनारों पर स्थित लंगरगाह

बंधुआ प्रणाली

• पुलों और भारी संरचनाओं में आम
• तनाव के बाद ग्रौटेड नलिकाएं
• उच्चतर अतिरेक प्रदान करता है

चुनाव संरचनात्मक डिजाइन आवश्यकताओं, लोड स्थितियों और रखरखाव संबंधी विचारों पर निर्भर करता है।

5. तकनीकी विशिष्टताएँ और मानक

उच्च गुणवत्ता वाले एंकरेज सिस्टम को अंतरराष्ट्रीय मानकों का पालन करना चाहिए जैसे:

• ईटीएजी 013 (यूरोपीय तकनीकी अनुमोदन दिशानिर्देश)
• एएसटीएम ए416 (प्रेस्ट्रेसिंग स्टील स्ट्रैंड)
• एसीआई 318 (स्ट्रक्चरल कंक्रीट के लिए बिल्डिंग कोड आवश्यकताएँ)

महत्वपूर्ण तकनीकी मापदंडों में शामिल हैं:

6. स्थापना प्रक्रिया और निर्माण कार्यप्रवाह

1. कंडरा नलिकाएं और सुदृढीकरण स्थापित करें
2. एंकरेज हेड और बेयरिंग प्लेट की स्थिति बनाएं
3. कंक्रीट डालें और ठीक करें
4. हाइड्रोलिक जैक और टेंशन स्ट्रैंड डालें
5. एंकर हेड में वेजेज को लॉक करें
6. अतिरिक्त कतरा काटें और जेब सील करें

उचित स्थापना सही लोड स्थानांतरण और दीर्घकालिक स्थायित्व सुनिश्चित करती है।

7. गुणवत्ता नियंत्रण और निरीक्षण आवश्यकताएँ

• आयामी सहिष्णुता निरीक्षण
• कठोरता और तन्यता परीक्षण
• स्थैतिक भार परीक्षण सत्यापन
• संक्षारण प्रतिरोध मूल्यांकन
• गैर-विनाशकारी परीक्षण (एनडीटी)

प्रतिष्ठित निर्माता पसंद करते हैंसर्वोच्च मशीनरीपूरा चक्र संचालित करें अनुपालन और सुरक्षा सुनिश्चित करने के लिए शिपमेंट से पहले निरीक्षण।

8. उच्च गुणवत्ता वाले एंकरेज सिस्टम का उपयोग करने के लाभ

• बेहतर स्लैब भार क्षमता
• कंक्रीट की मोटाई कम हो गई
• कम सामग्री की खपत
• उन्नत दरार नियंत्रण
• लंबी सेवा जीवन

विश्वसनीय एंकरेज हार्डवेयर में निवेश करने से संरचनात्मक जोखिम और जीवनचक्र लागत काफी कम हो जाती है।

9. पोस्ट-टेंशन एंकरेज टेक्नोलॉजी में भविष्य के रुझान

उद्योग इस ओर बढ़ रहा है:

• संक्षारण प्रतिरोधी कोटिंग्स
• स्मार्ट मॉनिटरिंग एंकरेज सिस्टम
• उच्च दक्षता वाली पच्चर ज्यामिति डिज़ाइन
• पर्यावरण की दृष्टि से टिकाऊ उत्पादन विधियाँ

निरंतर नवाचार यह सुनिश्चित करता है कि फ्लैट स्लैब सिस्टम टिकाऊ निर्माण में प्रतिस्पर्धी बने रहें।

10. अक्सर पूछे जाने वाले प्रश्न

Q1: पीटी सिस्टम में फ्लैट स्लैब और बीम स्लैब के बीच क्या अंतर है?

फ्लैट स्लैब बीम को खत्म करते हैं, संरचनात्मक गहराई को कम करते हैं और वास्तुशिल्प लचीलेपन में सुधार करते हैं।

Q2: पीटी एंकरेज सिस्टम कितने समय तक चलता है?

उचित स्थापना और संक्षारण संरक्षण के साथ, यह संरचना के जीवनकाल तक चल सकता है।

Q3: क्या एंकरेज सिस्टम का पुन: उपयोग किया जा सकता है?

नहीं, पीटी एंकरेज घटकों को स्थायी संरचनात्मक उपयोग के लिए डिज़ाइन किया गया है।

Q4: पच्चर की कठोरता क्यों महत्वपूर्ण है?

उचित कठोरता बिना फिसलन के स्ट्रैंड की सुरक्षित पकड़ सुनिश्चित करती है।

निष्कर्ष

पोस्ट टेंशन प्रीस्ट्रेस्ड फ्लैट स्लैब एंकरेज आधुनिक प्रीस्ट्रेस्ड की रीढ़ है कंक्रीट स्लैब सिस्टम. सुरक्षा और संरचनात्मक प्रदर्शन से लेकर आर्थिक दक्षता तक, उच्च गुणवत्ता वाला एंकरेज हार्डवेयर इष्टतम लोड ट्रांसफर और दीर्घकालिक स्थायित्व सुनिश्चित करता है।

यदि आप अपने लिए विश्वसनीय, सटीक-इंजीनियर्ड एंकरेज समाधान की तलाश में हैं अगला प्रोजेक्ट,सर्वोच्च मशीनरीपेशेवर विनिर्माण प्रदान करता है, सख्त गुणवत्ता नियंत्रण, और वैश्विक आपूर्ति क्षमता।

हमसे संपर्क करेंआज हमारे पोस्ट टेंशन प्रीस्ट्रेस्ड फ्लैट स्लैब एंकरेज समाधानों के बारे में अधिक जानने और अपने प्रोजेक्ट के लिए एक अनुकूलित कोटेशन प्राप्त करने के लिए।
