लंबी अवधि की कंक्रीट परियोजनाओं के लिए पोस्ट टेंशन एंकरेज को क्या विश्वसनीय बनाता है?

लेख की रूपरेखा

यह आलेख पोस्ट टेंशन एंकरेज के व्यावहारिक कार्य से शुरू होता है, फिर फिट, ताकत, सामग्री चयन, स्थापना सुविधा और सिस्टम संगतता सहित आम खरीदार चिंताओं पर जाता है। यह बॉन्डेड और अनबॉन्डेड पोस्ट-टेंशनिंग के बीच अंतर को भी समझाता है, महत्वपूर्ण क्रय जांचों को सूचीबद्ध करता है, और ठेकेदारों और इंजीनियरिंग खरीदारों के सामान्य प्रश्नों के उत्तर देता है।

• प्रीस्ट्रेस्ड कंक्रीट संरचनाओं में एंकरेज की भूमिका को समझना
• कमजोर या बेमेल एंकरेज भागों के कारण छिपे जोखिमों की पहचान करना
• एंकर हेड, वेज, बेयरिंग प्लेट, डक्ट और सुदृढीकरण सहायक उपकरण जैसे सामान्य घटकों की समीक्षा करना
• बॉन्डेड और अनबॉन्डेड पोस्ट-टेंशनिंग अनुप्रयोगों की तुलना करना
• ऐसा आपूर्तिकर्ता चुनना जो कास्टिंग, मशीनिंग, गुणवत्ता निरीक्षण और निर्यात आवश्यकताओं को समझता हो

वास्तविक निर्माण उपयोग में पोस्ट टेंशन एंकरेज क्या है?

पोस्ट टेंशन एंकरेज एक यांत्रिक प्रणाली है जिसका उपयोग कंक्रीट के आवश्यक ताकत तक पहुंचने के बाद उच्च शक्ति वाले स्टील स्ट्रैंड्स से प्रीस्ट्रेसिंग बल को कंक्रीट संरचना में लॉक और स्थानांतरित करने के लिए किया जाता है। सरल शब्दों में, यह पोस्ट-टेंशनिंग सिस्टम का हिस्सा है जो टेंडन बल को वहीं रखता है जहां इंजीनियर ने इसे डिजाइन किया था।

तनाव-पश्चात संरचना में, कंक्रीट की ढलाई से पहले या उसके दौरान स्टील के धागों को नलिकाओं या शीथ के अंदर रखा जाता है। कंक्रीट के सख्त होने के बाद, हाइड्रोलिक जैक स्ट्रैंड्स को एक निर्दिष्ट बल तक खींचते हैं। फिर एंकरेज स्ट्रैंड्स को पकड़ता है और इस बल को एंकर हेड, वेजेज, बियरिंग प्लेट और आसपास के सुदृढीकरण के माध्यम से कंक्रीट में स्थानांतरित करता है। एक विश्वसनीय एंकरेज सिस्टम के बिना, पोस्ट-टेंशनिंग के लाभों को पूरी तरह से महसूस नहीं किया जा सकता है।

खरीदारों के लिए, इसका मतलब है कि पोस्ट टेंशन एंकरेज सिर्फ एक छोटी एक्सेसरी नहीं है। यह सीधे लोड ट्रांसफर, क्रैक नियंत्रण, विक्षेपण नियंत्रण, लंबी अवधि के प्रदर्शन और निर्माण सुरक्षा को प्रभावित करता है। एक पुल डेक, पार्किंग संरचना, स्लैब, बीम, सुरंग खंड, या प्रीकास्ट सदस्य बाहर से मजबूत दिख सकते हैं, लेकिन एंकरेज सिस्टम की गुणवत्ता यह निर्धारित करती है कि आंतरिक प्रीस्ट्रेसिंग बल समय के साथ भरोसेमंद रहता है या नहीं।

एक ख़राब एंकरेज सिस्टम क्या समस्याएँ पैदा करता है?

कई निर्माण खरीदार साइट पर सामग्री पहुंचने के बाद ही लंगर की समस्याओं का पता लगाते हैं। तब तक, प्रोजेक्ट शेड्यूल पहले से ही दबाव में है। एक छोटा आयामी बेमेल तनावपूर्ण काम में देरी कर सकता है। कमज़ोर कास्टिंग सुरक्षा संबंधी चिंताएँ पैदा कर सकती है। खराब मशीनी वेज सीट स्ट्रैंड ग्रिपिंग को प्रभावित कर सकती है। जब क्रेन, कर्मचारी, कंक्रीट दल और निरीक्षण दल प्रतीक्षा कर रहे हों तो ये छोटी असुविधाएँ नहीं हैं।

सबसे आम समस्या बिंदुओं में असंगत आयाम, खुरदुरी कास्टिंग सतह, खराब वेज एंगेजमेंट, अस्पष्ट उत्पाद मिलान, अपर्याप्त तकनीकी संचार और अनिश्चित सामग्री गुणवत्ता शामिल हैं। तनाव के बाद के काम में हर हिस्से को सहयोग करना चाहिए। यदि स्ट्रैंड, वेज, एंकर हेड, बियरिंग प्लेट, डक्ट और स्ट्रेसिंग जैक ठीक से मेल नहीं खाते हैं, तो इंस्टॉलेशन धीमा और जोखिम भरा हो जाता है।

एक भरोसेमंद पोस्ट टेंशन एंकरेज आपूर्तिकर्ता को उत्पादन शुरू होने से पहले इन जोखिमों को कम करने में मदद करनी चाहिए। उदाहरण के लिए, निंगबो सुप्रीम मशीनरी कंपनी लिमिटेड। कास्टिंग-संबंधित विनिर्माण में काम करता है और निर्माण अनुप्रयोगों के लिए एंकरेज उत्पादों की आपूर्ति करता है जहां विश्वसनीय लोड ट्रांसफर और व्यावहारिक स्थापना महत्वपूर्ण है। खरीदारों के लिए, वह अनुभव मायने रखता है क्योंकि एंकरेज उत्पादन केवल एक मानक भाग बेचने के बारे में नहीं है। यह समझने के बारे में है कि भाग संपूर्ण तनाव-पश्चात प्रणाली के अंदर कैसे व्यवहार करता है।

ऑर्डर देने से पहले खरीदारों को किन घटकों को समझना चाहिए?

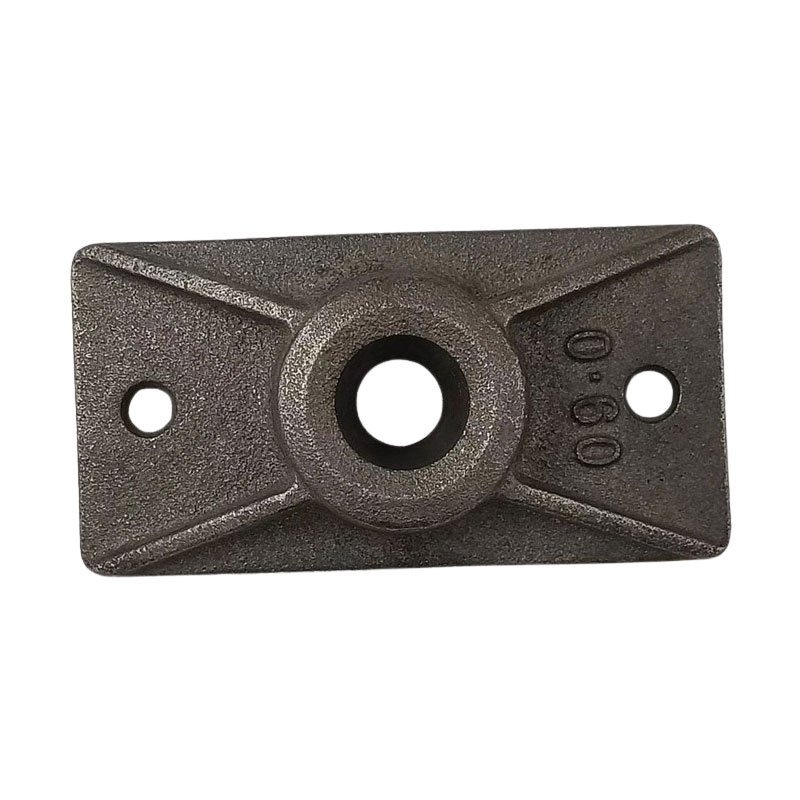

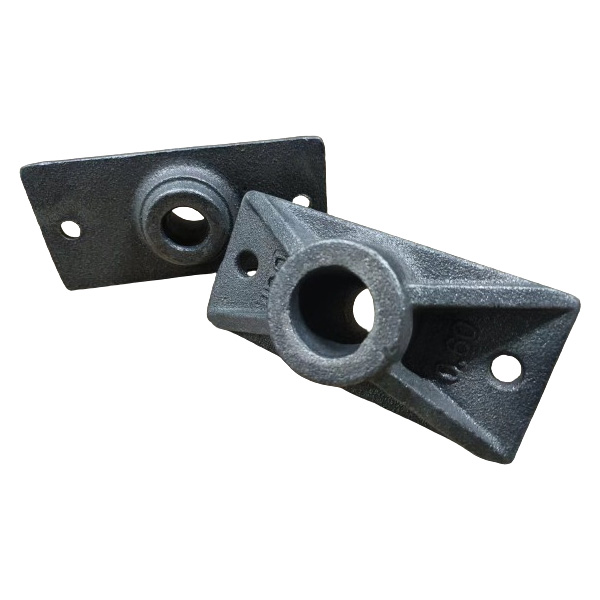

पोस्ट टेंशन एंकरेज सिस्टम में आमतौर पर कई सहयोगी हिस्से शामिल होते हैं। सटीक कॉन्फ़िगरेशन इस बात पर निर्भर करता है कि प्रोजेक्ट बॉन्डेड मल्टी-स्ट्रैंड एंकरेज, फ्लैट स्लैब एंकरेज, घुमावदार फ्लैट एंकरेज, या अनबॉन्ड मोनोस्ट्रैंड एंकरेज का उपयोग करता है या नहीं। फिर भी, मूल कार्य सिद्धांत समान रहता है: स्ट्रैंड को पकड़ना, बल को स्थानांतरित करना, और कण्डरा को सुरक्षित रूप से स्थिर रखना।

• एंकर प्रमुख:मुख्य बल-असर घटक जो स्ट्रैंड और वेज प्राप्त करता है।
• एंकर वेज:एक पकड़ने वाला हिस्सा जो तनाव के बाद स्टील स्ट्रैंड को लॉक कर देता है।
• थाली धारक:एक भार वितरण घटक जो बल को कंक्रीट में स्थानांतरित करने में मदद करता है।
• सर्पिल सुदृढीकरण:स्थानीय विस्फोट तनाव को प्रबंधित करने के लिए एंकरेज क्षेत्र के आसपास सुदृढीकरण का उपयोग किया जाता है।
• वाहिनी या आवरण:एक चैनल जिसमें कण्डरा होता है और बंधित या अनबंधित सिस्टम आवश्यकताओं का समर्थन करता है।
• पीसी स्ट्रैंड:उच्च शक्ति वाला स्टील टेंडन जिस पर कंक्रीट में संपीड़न पैदा करने के लिए जोर दिया जाता है।

जब खरीदार कोटेशन का अनुरोध करते हैं, तो उन्हें केवल उत्पाद का नाम भेजने से बचना चाहिए। "पोस्ट टेंशन एंकरेज" कई उत्पाद रूपों को संदर्भित कर सकता है, और प्रत्येक फॉर्म के लिए अलग-अलग स्ट्रैंड मात्रा, एंकर आकार, डक्ट आयाम और सहायक उपकरण की आवश्यकता हो सकती है। एक बेहतर जांच में स्ट्रैंड व्यास, स्ट्रैंड नंबर, एप्लिकेशन प्रकार, यदि उपलब्ध हो तो ड्राइंग, आवश्यक मात्रा और प्रोजेक्ट शेड्यूल शामिल हैं।

पोस्ट टेंशन एंकरेज चुनने से पहले क्या जाँच की जानी चाहिए?

पोस्ट टेंशन एंकरेज का चयन किसी कैटलॉग से सबसे सस्ता हिस्सा चुनने के बारे में नहीं है। यह संरचना की वास्तविक कामकाजी परिस्थितियों के साथ लंगरगाह का मिलान करने के बारे में है। एक उत्पाद जो एक स्लैब प्रोजेक्ट में अच्छा प्रदर्शन करता है वह ब्रिज, कर्व्ड मेंबर, ट्रांसफर बीम या प्रीकास्ट सेगमेंट के लिए सबसे अच्छा विकल्प नहीं हो सकता है।

खरीदारों को डिज़ाइन आवश्यकताओं से शुरुआत करनी चाहिए। एंकरेज को कण्डरा लेआउट, तनाव विधि, कंक्रीट की ताकत, डक्ट प्रकार और उपलब्ध स्थापना स्थान के अनुरूप होना चाहिए। फ्लैट स्लैब निर्माण के लिए, कॉम्पैक्ट एंकरेज डिज़ाइन जगह बचाने और स्थापना दक्षता में सुधार करने में मदद कर सकता है। पुल और बुनियादी ढांचा परियोजनाओं के लिए, भार क्षमता, स्थायित्व और दीर्घकालिक बल प्रतिधारण अक्सर अधिक महत्वपूर्ण होते हैं।

एक जिम्मेदार क्रय प्रक्रिया दस्तावेज़ीकरण पर भी विचार करती है। खरीदारों को चित्र, उत्पाद फ़ोटो, पैकिंग विवरण, निरीक्षण रिकॉर्ड, या नमूना पुष्टिकरण की आवश्यकता हो सकती है। निर्यात परियोजनाओं के लिए, पैकेजिंग को लंबी दूरी के परिवहन के दौरान भारी लंगर घटकों की रक्षा करनी चाहिए। खरोंच वाली सतह हमेशा संरचनात्मक प्रदर्शन को प्रभावित नहीं कर सकती है, लेकिन खराब पैकिंग भ्रम, संक्षारण संबंधी चिंताएं और डिलीवरी के बाद अनावश्यक शिकायतें पैदा कर सकती है।

आमतौर पर किन परियोजनाओं के लिए पोस्ट टेंशन एंकरेज की आवश्यकता होती है?

पोस्ट टेंशन एंकरेज का व्यापक रूप से कंक्रीट संरचनाओं में उपयोग किया जाता है जहां इंजीनियरों को तनाव, विक्षेपण, क्रैकिंग, स्पैन लंबाई या संरचनात्मक दक्षता पर बेहतर नियंत्रण की आवश्यकता होती है। सिस्टम स्ट्रेस्ड स्टील टेंडन के माध्यम से संपीड़न शुरू करके कंक्रीट को अधिक प्रभावी ढंग से कार्य करने की अनुमति देता है।

भवन निर्माण में, पोस्ट-टेंशनिंग से पतले स्लैब, लंबे स्पैन और अधिक लचीले कॉलम लेआउट बनाने में मदद मिल सकती है। यह पार्किंग संरचनाओं, वाणिज्यिक भवनों, ऊंची मंजिलों, ट्रांसफर बीम और पोडियम स्लैब में विशेष रूप से उपयोगी है। बुनियादी ढांचे में, पुलों, पुलों, सुरंगों, रेल परियोजनाओं, रिटेनिंग संरचनाओं और प्रीकास्ट कंक्रीट खंडों में पोस्ट-टेंशनिंग आम है।

• पुल के डेक और पुल के गार्डर
• वाणिज्यिक भवन स्लैब और लंबी अवधि वाली फर्श प्रणालियाँ
• पार्किंग गैरेज और ऊंचे स्लैब
• प्रीकास्ट कंक्रीट बीम, पैनल और खंड
• बीम और भारी भार वाले संरचनात्मक सदस्यों को स्थानांतरित करें
• सुरंग अस्तर और विशेष कंक्रीट संरचनाएं
• घुमावदार कंक्रीट सदस्यों को फ्लैट या आर्क एंकरेज समाधान की आवश्यकता होती है

मुख्य लाभ केवल ताकत नहीं है. ठेकेदारों के लिए, मूल्य अक्सर शेड्यूल नियंत्रण, कम सामग्री अपशिष्ट, अधिक कुशल संरचनात्मक गहराई और बेहतर दरार प्रबंधन में दिखाई देता है। हालाँकि, ये लाभ काफी हद तक सही स्थापना और विश्वसनीय एंकरेज प्रदर्शन पर निर्भर करते हैं। निम्न-गुणवत्ता वाली एंकरेज प्रणाली संपूर्ण पोस्ट-टेंशनिंग डिज़ाइन के आर्थिक लाभ को कमज़ोर कर सकती है।

क्या चीज़ एक निर्माता को अधिक विश्वसनीय बनाती है?

एक विश्वसनीय निर्माता उत्पादन और अनुप्रयोग दोनों को समझता है। पोस्ट टेंशन एंकरेज को लगातार कास्टिंग, नियंत्रित मशीनिंग, व्यावहारिक आयामी सटीकता और वेजेज और स्ट्रैंड्स के साथ सावधानीपूर्वक मिलान की आवश्यकता होती है। खरीदारों को ऐसे आपूर्तिकर्ता की तलाश करनी चाहिए जो केवल मूल्य सूची पेश करने के बजाय तकनीकी विवरणों पर चर्चा कर सके।

निंगबो सुप्रीम मशीनरी कंपनी लिमिटेड कास्टिंग और एंकरेज निर्माण से जुड़ा है, जो उन खरीदारों के लिए मूल्यवान है जिन्हें स्थिर आपूर्ति और व्यावहारिक उत्पाद संचार की आवश्यकता होती है। चूंकि कई एंकरेज घटक कास्ट संरचनाओं पर निर्भर करते हैं, इसलिए विनिर्माण अनुभव सतह की गुणवत्ता, ताकत स्थिरता और वितरण विश्वसनीयता को प्रभावित कर सकता है। निर्माण परियोजनाओं के लिए जहां देरी महंगी होती है, आपूर्तिकर्ता स्थिरता उत्पाद मूल्य का हिस्सा बन जाती है।

आपूर्तिकर्ता का मूल्यांकन करते समय खरीदारों को निम्नलिखित संकेतों पर ध्यान देना चाहिए:

• आपूर्तिकर्ता उपलब्ध एंकरेज प्रकार और उनके उपयुक्त अनुप्रयोगों की व्याख्या कर सकता है।
• आपूर्तिकर्ता विवरण की पुष्टि करने से पहले स्ट्रैंड व्यास, स्ट्रैंड मात्रा, परियोजना उपयोग और चित्र मांगता है।
• आपूर्तिकर्ता कास्टिंग सामग्री चयन और एंकरेज ज्यामिति को समझता है।
• आपूर्तिकर्ता उत्पाद की छवियां, विनिर्देश और पैकिंग जानकारी स्पष्ट रूप से प्रदान कर सकता है।
• आपूर्तिकर्ता यथार्थवादी उत्पादन और वितरण समयसीमा बताता है।
• आपूर्तिकर्ता अस्पष्ट दावों से बचता है और व्यावहारिक परियोजना मिलान पर ध्यान केंद्रित करता है।

खरीदारी का सबसे अच्छा निर्णय आमतौर पर ऑर्डर देने से पहले किया जाता है। जब आपूर्तिकर्ता और खरीदार तकनीकी आवश्यकताओं को जल्दी स्पष्ट करते हैं, तो दोनों पक्ष गलत मॉडल, लापता घटकों, स्थापना में देरी और टालने योग्य लागत में वृद्धि की संभावना को कम कर देते हैं।

बॉन्डेड और अनबॉन्डेड सिस्टम के बीच क्या अंतर है?

बॉन्डेड और अनबॉन्डेड पोस्ट-टेंशनिंग सिस्टम टेंडन प्रदर्शन की सुरक्षा और स्थानांतरण के लिए विभिन्न तरीकों का उपयोग करते हैं। चुनाव एंकरेज कॉन्फ़िगरेशन, इंस्टॉलेशन वर्कफ़्लो, संक्षारण संरक्षण, निरीक्षण आवश्यकताओं और दीर्घकालिक रखरखाव रणनीति को प्रभावित करता है।

प्रत्येक मामले में कोई भी प्रणाली स्वचालित रूप से बेहतर नहीं होती है। बॉन्डेड सिस्टम को अक्सर प्रमुख बुनियादी ढांचे और संरचनाओं के लिए चुना जाता है, जिन्हें ग्राउट के माध्यम से टेंडन बॉन्डिंग की आवश्यकता होती है। अनबॉन्डेड सिस्टम को अक्सर तब चुना जाता है जब इंस्टॉलेशन की गति, लचीलापन और स्लैब दक्षता महत्वपूर्ण होती है। सही विकल्प इंजीनियरिंग डिज़ाइन, स्थानीय निर्माण अभ्यास, पर्यावरणीय जोखिम और निरीक्षण आवश्यकताओं पर निर्भर करता है।

पोस्ट टेंशन एंकरेज के बारे में अक्सर पूछे जाने वाले प्रश्न

ऑर्डर की पुष्टि करने से पहले खरीदारों को क्या करना चाहिए?

ऑर्डर की पुष्टि करने से पहले, खरीदारों को केवल यूनिट मूल्य की जांच करने के बजाय संपूर्ण एंकरेज सिस्टम की समीक्षा करनी चाहिए। सही पोस्ट टेंशन एंकरेज को संरचनात्मक डिजाइन, स्ट्रैंड आकार, निर्माण विधि और परियोजना अनुसूची से मेल खाना चाहिए। यह ऐसे आपूर्तिकर्ता से भी आना चाहिए जो स्पष्ट रूप से संवाद कर सके और व्यावहारिक उत्पाद ज्ञान के साथ ऑर्डर का समर्थन कर सके।

ठेकेदारों और खरीद टीमों के लिए, एक स्थिर एंकरेज आपूर्ति सुचारू तनाव वाले काम और महंगी साइट देरी के बीच अंतर कर सकती है। जब उत्पाद सही ढंग से चुना जाता है, तो स्थापना अधिक पूर्वानुमानित हो जाती है, निरीक्षण आसान हो जाता है, और संरचना को पोस्ट-टेंशनिंग का अपेक्षित लाभ मिलता है।
