बंधुआ पोस्ट-टेंशनिंग प्रणाली कैसे काम करती है?

A बंधुआ पोस्ट-तनाव प्रणालीकंक्रीट के सख्त होने के बाद स्टील टेंडन को तनाव देकर कंक्रीट को मजबूत करने की एक विधि है, जिसमें टेंडन को स्थायी रूप से कंक्रीट से जोड़ा जाता है

अवयव

टेंडन: उच्च शक्ति वाले स्टील केबल या बार

नलिकाएँ: प्लास्टिक या धातु की नलिकाएँ जिनमें टेंडन होते हैं

एंकरेज: सिरों पर लगे उपकरण जो तनाव को कंक्रीट में स्थानांतरित करते हैं

ग्राउट: सीमेंटयुक्त पदार्थ जो नलिकाओं को भरता है

कार्य करने की प्रक्रिया

1 स्थापना चरण

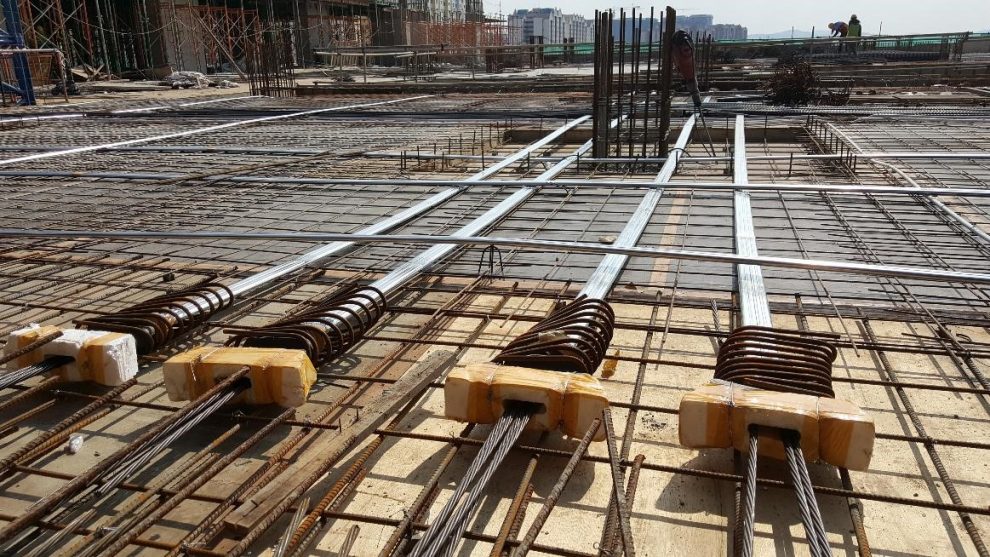

संरचनात्मक डिजाइन के अनुसार नलिकाएं कंक्रीट फॉर्मवर्क में रखी जाती हैं

कंक्रीट डालने से पहले इन नलिकाओं में टेंडन डाले जाते हैं

टेंडन के दोनों सिरों पर एंकरेज स्थित होते हैं

2 कंक्रीट डालना और ठीक करना

नलिकाओं और टेंडनों के चारों ओर कंक्रीट डाला जाता है

कंक्रीट को पर्याप्त मजबूती तक ठीक होने दिया जाता है (आमतौर पर डिजाइन ताकत का 70-80%)

3 तनाव प्रक्रिया

हाइड्रोलिक जैक टेंडन पर तनाव लागू करते हैं

टेंडन को निर्दिष्ट बल तक खींचा जाता है (आमतौर पर उनकी अंतिम ताकत का 70-80%)

लंगरगाहों को सुरक्षित करते समय तनाव बनाए रखा जाता है

4 संबंध चरण

ग्राउट को दबाव में नलिकाओं में पंप किया जाता है

ग्राउट कण्डरा और वाहिनी के बीच की सभी रिक्तियों को भर देता है

एक बार ठीक हो जाने पर, ग्राउट टेंडन, डक्ट और कंक्रीट के बीच एक स्थायी बंधन बनाता है

प्रमुख लाभ

बढ़ी हुई संरचनात्मक क्षमता: लंबे विस्तार और पतले खंडों की अनुमति देता है

क्रैक नियंत्रण: सर्विस लोड के तहत क्रैकिंग को कम या समाप्त करता है

स्थायित्व: बंधन टेंडन को जंग से बचाता है

भार पुनर्वितरण: पूरे ढांचे में तनाव अधिक समान रूप से वितरित होते हैं

अनुप्रयोग

पुल और पार्किंग संरचनाएँ

ऊंची-ऊंची इमारतें

औद्योगिक सुविधाएँ

बड़े स्पैन वाले स्लैब और बीम
