अनबॉन्डेड पोस्ट-टेंशनिंग सिस्टम कैसे काम करता है?

एकअनबॉन्डेड पोस्ट-टेंशनिंग सिस्टमएक प्रीस्ट्रेसिंग तकनीक है जहां तनावग्रस्त स्टील टेंडन आसपास के कंक्रीट से स्थायी रूप से जुड़े नहीं होते हैं (बंधे हुए पोस्ट-टेंशनिंग के विपरीत, जहां कंक्रीट के साथ बंधन के लिए टेंडन को नलिकाओं में ग्राउट किया जाता है)। इसके बजाय, टेंडन को एक टिकाऊ कोटिंग और शीथिंग द्वारा कंक्रीट से अलग किया जाता है, जिससे उन्हें संरचना के जीवनकाल में कंक्रीट के सापेक्ष थोड़ा सा स्थानांतरित करने की अनुमति मिलती है। इस प्रणाली का उपयोग इसके लचीलेपन, स्थापना में आसानी और छोटे संरचनात्मक आंदोलनों को समायोजित करने की क्षमता के लिए स्लैब, बीम, कॉलम और पुलों में व्यापक रूप से किया जाता है।

एक के मुख्य घटकअनबॉन्डेड पोस्ट-टेंशनिंग सिस्टम

टेंडन: उच्च शक्ति वाले स्टील के तार/तार (भार वहन करने वाला तत्व, लंबाई के अनुसार पूर्वनिर्मित)।

शीथिंग/कोटिंग: एक चिकना, अभेद्य प्लास्टिक या धातु का आवरण जो कंडरा को ढकता है, साथ ही आवरण के अंदर एक ग्रीस/मोम स्नेहक होता है। यह संक्षारण को रोकता है, घर्षण को कम करता है, और यह सुनिश्चित करता है कि कण्डरा कंक्रीट से जुड़ा हुआ नहीं है।

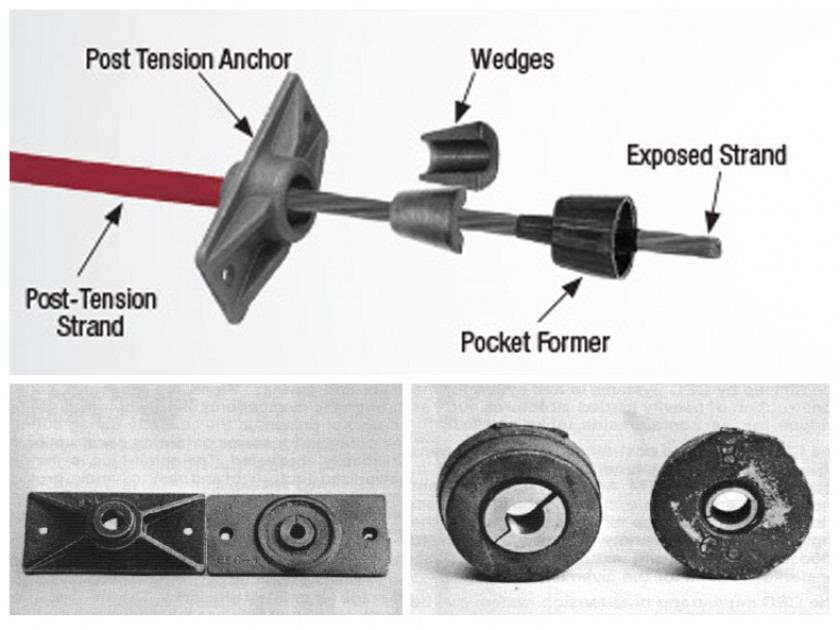

एंकरेज: यांत्रिक उपकरण (कण्डरा के दोनों सिरों पर) जो कण्डरा को पकड़ते हैं और कण्डरा के तन्य बल को कंक्रीट संरचना में स्थानांतरित करते हैं (उदाहरण के लिए, स्ट्रैंड के लिए पच्चर-प्रकार के एंकरेज)।

स्ट्रेसिंग जैक: निर्माण के दौरान टेंडन को डिज़ाइन बल पर तनाव देने के लिए हाइड्रोलिक उपकरण का उपयोग किया जाता है।

नलिकाएं (वैकल्पिक): छोटे प्लास्टिक/नाली चैनल टेंडनों का मार्गदर्शन करने के लिए कंक्रीट में डाले जाते हैं (पहले से रखे गए टेंडन लेआउट के लिए)।

के फायदेअनबॉन्डेड पोस्ट-टेंशनिंग

तेज़ निर्माण: साइट पर कोई ग्राउटिंग नहीं (सबसे बड़ा समय बचाने वाला) और पूर्वनिर्मित टेंडन श्रम को कम करते हैं।

लचीला डिज़ाइन: टेंडन को जटिल संरचनात्मक ज्यामिति (उदाहरण के लिए, ऊंची इमारतों के लिए फ्लैट-प्लेट स्लैब) से मेल खाने के लिए घुमावदार/बिछाया जा सकता है।

बेहतर क्रैक नियंत्रण: प्रीकंप्रेशन सर्विस लोड के तहत तन्य क्रैकिंग को कम करता है; मामूली दरार (यदि ऐसा होता है) कण्डरा से समझौता नहीं करती है।

गतिविधियों को समायोजित करता है: टेंडन स्लिप तनाव निर्माण के बिना मामूली संरचनात्मक गतिविधियों (जैसे, सिकुड़न, रेंगना, थर्मल विस्तार) की अनुमति देता है।

हल्की संरचनाएं: प्रबलित कंक्रीट की तुलना में पतले स्लैब/बीम (कंक्रीट की कम मात्रा) के साथ लंबी अवधि को सक्षम बनाती है।

सामान्य अनुप्रयोग

आवासीय/वाणिज्यिक फ्लैट-प्लेट/फ्लैट-स्लैब फर्श (सबसे व्यापक उपयोग)।

पार्किंग गैरेज, ब्रिज डेक और बीम-कॉलम फ्रेम।

ग्रेड पर स्लैब (बड़े औद्योगिक फर्शों के लिए सिकुड़न क्रैकिंग को नियंत्रित करने के लिए)।

भूकंप प्रतिरोधी संरचनाएं (हल्के स्टील सरिया के साथ संयोजन में)।

संक्षेप में,अनबॉन्डेड पोस्ट-टेंशनिंग सिस्टमकंक्रीट के इलाज के बाद संक्षारण-संरक्षित, बिना बंधे स्टील टेंडन पर नियंत्रित तन्य बल लगाने से काम होता है, जो लागू भार का प्रतिकार करने के लिए कंक्रीट में प्रीकंप्रेशन को प्रेरित करता है - जबकि टेंडन कंक्रीट से अलग रहता है, लचीलापन, स्थायित्व और एंकरेज के माध्यम से कुशल लोड ट्रांसफर सुनिश्चित करता है।
